基礎情報

モデル番号。	FPW-33T20
応用	高電圧
材料	複合ポリマー
構造	ピンインシュレーター
タイプ	Bタイプアイソレーター
使用	高圧送電、絶縁、電気設備
接続方法	溝とピン
耐荷重の大きさ	10kn
認証	ISO9001、ISO14001、ISO45001
色	グレー、レッド、個性的。
マルケ	主電源
最小ドライアーク距離	500mm
最小。 沿面距離	1045mm
耐雷衝撃性	250kV
湿った主電源周波数でのフラッシュオーバー電圧	95kV
標準	IEC61952
受託製造	OEMサービス提供
会社の種類	メーカー、商社
輸送パッケージ	合板箱
仕様	高さ=460mm
商標	主電源
起源	武漢、中国
HSコード	85469000
生産能力	9000個/月/マシン

製品説明

33 kV ポリマーピン絶縁体は、加硫シリコーンゴム材料で作られたハウジング内の耐荷重円筒形固体絶縁コアと、コアに永久的に取り付けられた端部接続で構成されます。 高圧送電線でよく使用されます。

技術的な日付:

モデル	評価投票	規定曲げ荷重	構造物の高さ	最小ドライアーク距離	最小沿面距離	耐雷衝撃性	1分。 湿った主電源周波数でのフラッシュオーバー電圧
	(KV)	(KN)	（んん）	（んん）	（んん）	≧(kV)	≧ (kV)
FPW-33T20	38	10	460±10	500	1045	250	96

モデル番号：	FPW-33T20
最小注文数量：	100 セント
プレイス:	交渉可能
梱包情報:	合板ケース、燻蒸無垢材ケース
納期：	工場から45〜50日
標準：	IEC 61952、ANSI C29.1

備考： 1. 色はカスタマイズできます。2. 220 kV 未満では、コロナ リングおよび垂直取り付けのない複合線路サポートがいしの電気データが示されています。 Wuhan Line Power は 220kV 以上でコロナリングを設置することを推奨しています。 追加のセクション長と沿面距離も利用できます。 詳細につきましては販売元にお問い合わせください。４． すべての寸法、公差、およびテストは、許容される IEC 規格または ANSI 規格の範囲内にあります。 すべての寸法はミリメートル (mm) 単位です。 インチとポンドの場合は、指定してください。6. エンドユーザーの要求に応じて設計できます。

製品の構造と特長当社は送電線用複合絶縁体の専門メーカーです。 主な構造はゴム、エポキシファイバーグラスコア、金属製のエンドピースでできています。

2. Der modifizierte ECR-Glasfaser-verstärkte Epoxidharzstab wird verwendet, da er eine gute Beständigkeit gegen hohe Temperaturen, Spannungskorrosion und Säureangriffe sowie eine feine Dämpfungswirkung, eine hohe Zugfestigkeit ( 1200 MPa) und einen Widerstand gegen Kriechen und Ermüdungsversagen aufweist stellen effektiv die interne Isolationsqualität und die mechanische Festigkeit von Isolatoren sicher./p>

11kV 12kV 15kV 25kV 24kV 33kV 35kV 36kV 70kN デッドエンドポリマー複合絶縁体 高電圧絶縁体 複合絶縁体 ゴム絶縁体 ピン絶縁体

11kV-33kV 12.5kN 複合ポリマースタッド/ライン絶縁体

関連製品

• 高電圧TCサスペンション用複合電気絶縁体

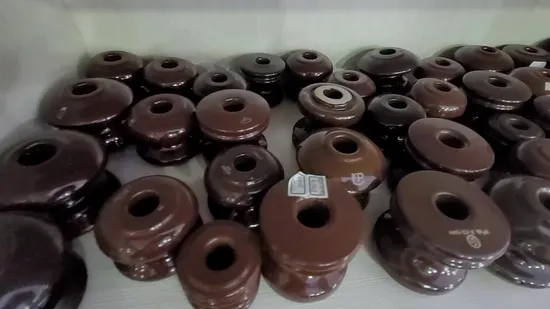

• コイルインシュレーター 磁器製LVシャックルインシュレーター
